MAZDA MODEL CX-5 2012 Manual del propietario (in Spanish)

Black plate (521,1)

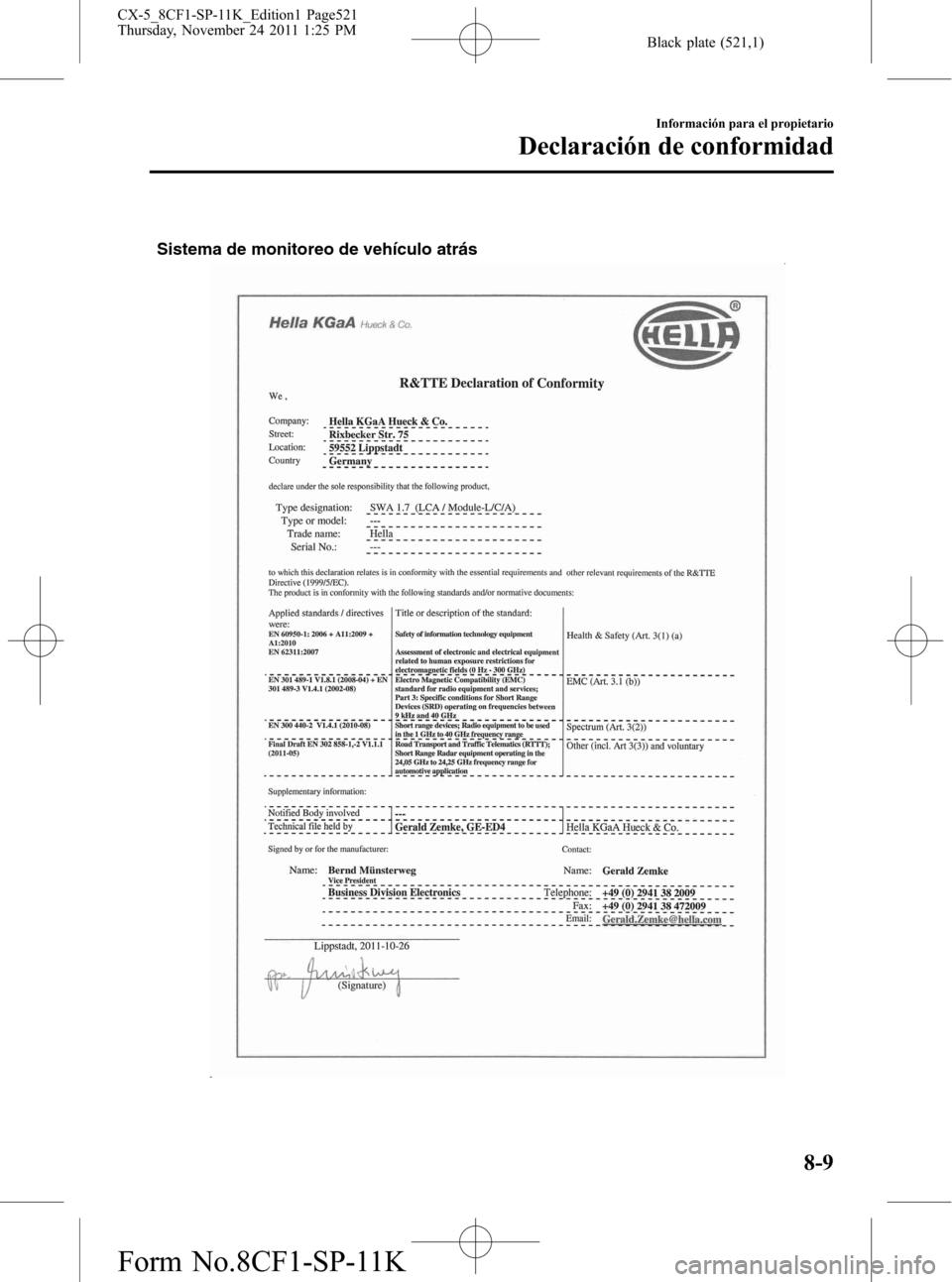

Sistema de monitoreo de vehículo atrás
Información para el propietario
Declaración de conformidad
8-9
CX-5_8CF1-SP-11K_Edition1 Page521
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (522,1)

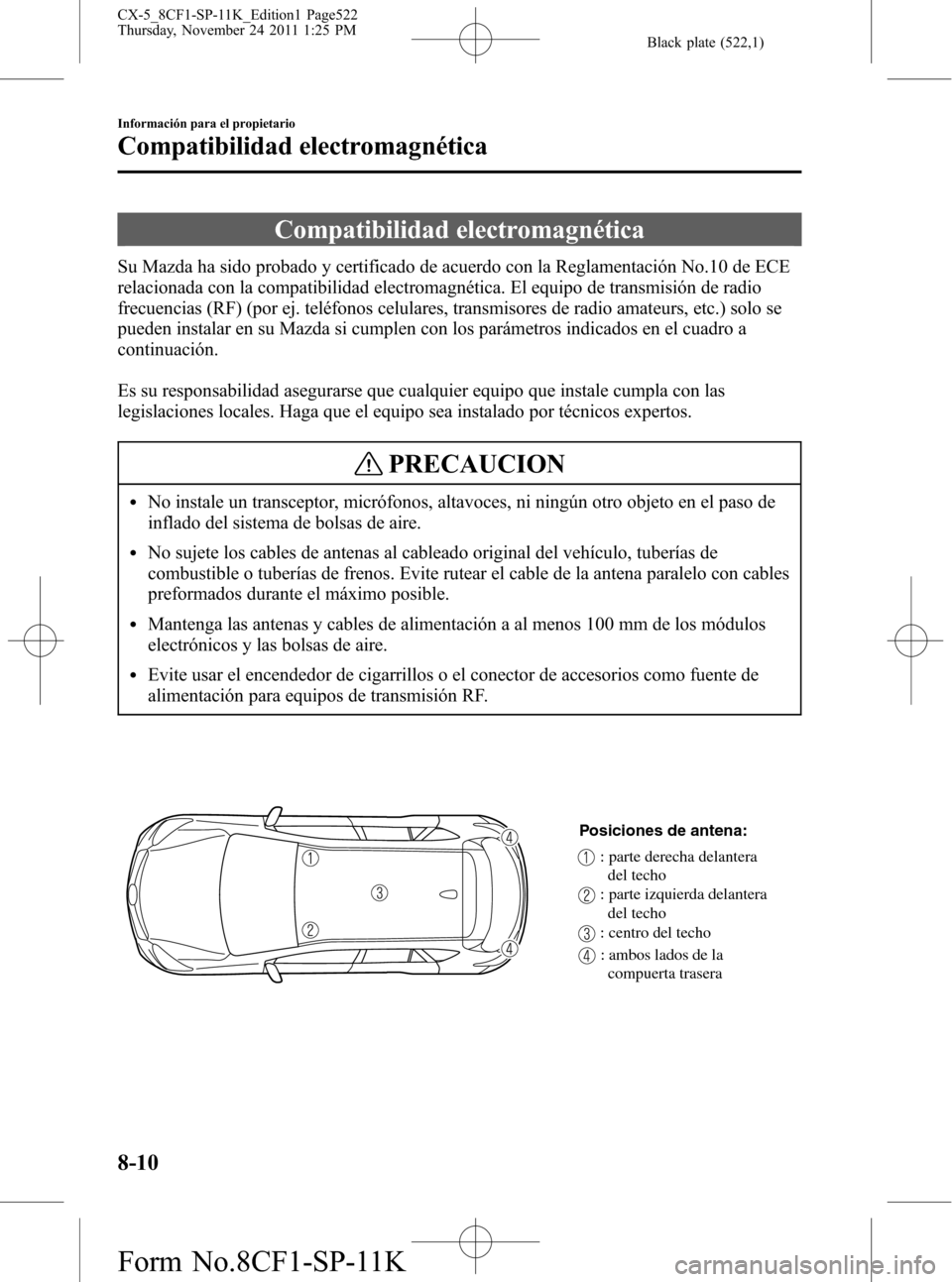

Compatibilidad electromagnética
Su Mazda ha sido probado y certificado de acuerdo con la Reglamentación No.10 de ECE
relacionada con la compatibilidad electromagnética. El equipo de transmisión de radio
frecuencias (RF) (por ej. teléfonos celulares, transmisores de radio amateurs, etc.) solo se
pueden instalar en su Mazda si cumplen con los parámetros indicados en el cuadro a
continuación.
Es su responsabilidad asegurarse que cualquier equipo que instale cumpla con las
legislaciones locales. Haga que el equipo sea instalado por técnicos expertos.
PRECAUCION
lNo instale un transceptor, micrófonos, altavoces, ni ningún otro objeto en el paso de
inflado del sistema de bolsas de aire.
lNo sujete los cables de antenas al cableado original del vehículo, tuberías de
combustible o tuberías de frenos. Evite rutear el cable de la antena paralelo con cables
preformados durante el máximo posible.
lMantenga las antenas y cables de alimentación a al menos 100 mm de los módulos
electrónicos y las bolsas de aire.
lEvite usar el encendedor de cigarrillos o el conector de accesorios como fuente de
alimentación para equipos de transmisión RF.
Posiciones de antena:
: parte derecha delantera
del techo
: parte izquierda delantera
del techo
: centro del techo
: ambos lados de la
compuerta trasera
8-10
Información para el propietario
Compatibilidad electromagnética
CX-5_8CF1-SP-11K_Edition1 Page522
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (523,1)

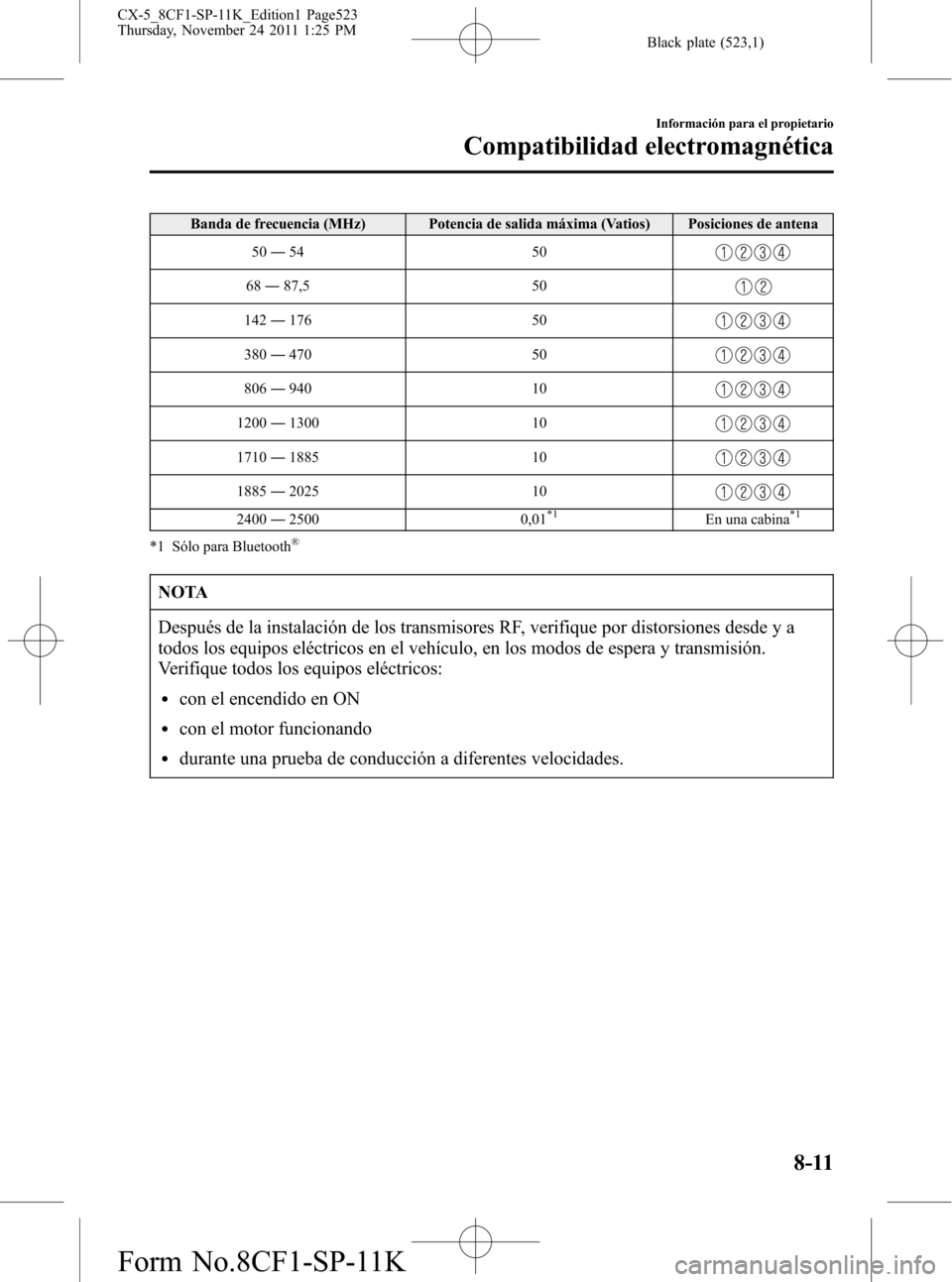

Banda de frecuencia (MHz) Potencia de salida máxima (Vatios) Posiciones de antena
50―54 50
68―87,5 50
142―176 50
380―470 50
806―940 10
1200―1300 10
1710―1885 10
1885―2025 10
2400―2500 0,01*1En una cabina*1
*1 Sólo para Bluetooth®
NOTA
Después de la instalación de los transmisores RF, verifique por distorsiones desde y a
todos los equipos eléctricos en el vehículo, en los modos de espera y transmisión.
Verifique todos los equipos eléctricos:
lcon el encendido en ON
lcon el motor funcionando
ldurante una prueba de conducción a diferentes velocidades.
Información para el propietario
Compatibilidad electromagnética
8-11
CX-5_8CF1-SP-11K_Edition1 Page523
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (524,1)

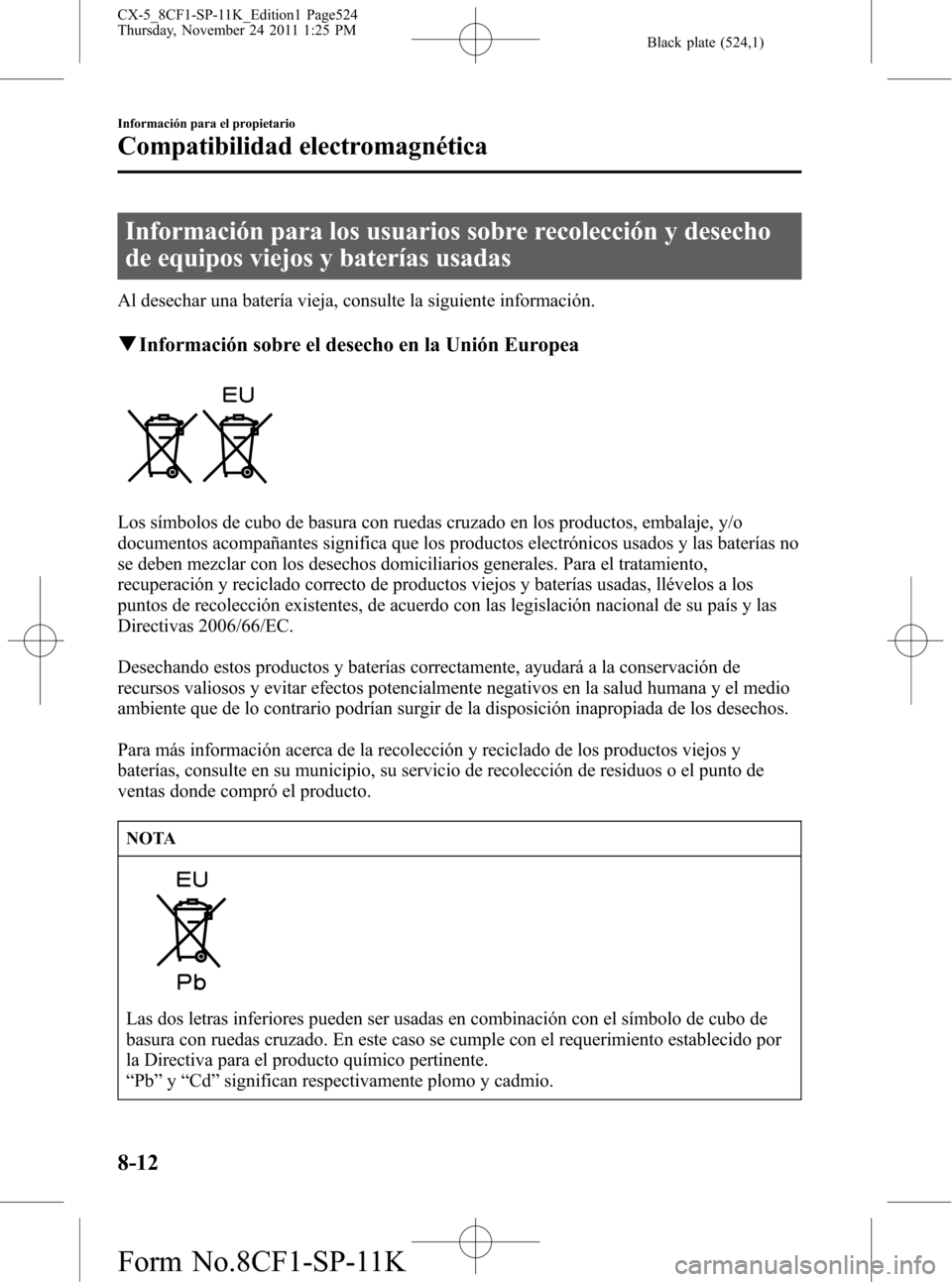

Información para los usuarios sobre recolección y desecho
de equipos viejos y baterías usadas
Al desechar una batería vieja, consulte la siguiente información.
qInformación sobre el desecho en la Unión Europea
Los símbolos de cubo de basura con ruedas cruzado en los productos, embalaje, y/o
documentos acompañantes significa que los productos electrónicos usados y las baterías no
se deben mezclar con los desechos domiciliarios generales. Para el tratamiento,
recuperación y reciclado correcto de productos viejos y baterías usadas, llévelos a los
puntos de recolección existentes, de acuerdo con las legislación nacional de su país y las
Directivas 2006/66/EC.
Desechando estos productos y baterías correctamente, ayudará a la conservación de
recursos valiosos y evitar efectos potencialmente negativos en la salud humana y el medio
ambiente que de lo contrario podrían surgir de la disposición inapropiada de los desechos.
Para más información acerca de la recolección y reciclado de los productos viejos y
baterías, consulte en su municipio, su servicio de recolección de residuos o el punto de
ventas donde compró el producto.
NOTA
Las dos letras inferiores pueden ser usadas en combinación con el símbolo de cubo de
basura con ruedas cruzado. En este caso se cumple con el requerimiento establecido por
la Directiva para el producto químico pertinente.
“Pb”y“Cd”significan respectivamente plomo y cadmio.
8-12
Información para el propietario
Compatibilidad electromagnética
CX-5_8CF1-SP-11K_Edition1 Page524
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (525,1)

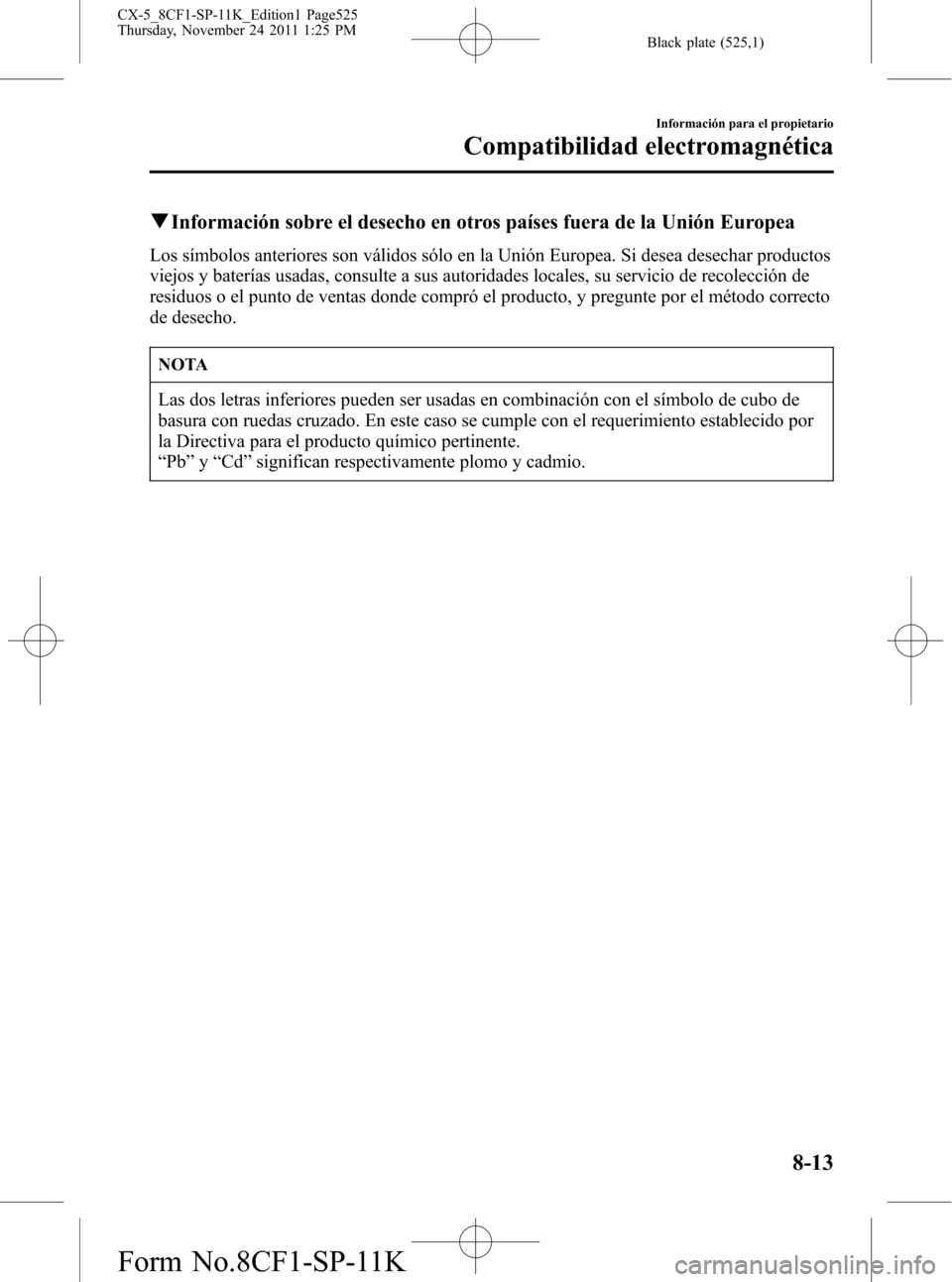

qInformación sobre el desecho en otros países fuera de la Unión Europea
Los símbolos anteriores son válidos sólo en la Unión Europea. Si desea desechar productos
viejos y baterías usadas, consulte a sus autoridades locales, su servicio de recolección de
residuos o el punto de ventas donde compró el producto, y pregunte por el método correcto
de desecho.
NOTA
Las dos letras inferiores pueden ser usadas en combinación con el símbolo de cubo de
basura con ruedas cruzado. En este caso se cumple con el requerimiento establecido por
la Directiva para el producto químico pertinente.
“Pb”y“Cd”significan respectivamente plomo y cadmio.
Información para el propietario
Compatibilidad electromagnética
8-13
CX-5_8CF1-SP-11K_Edition1 Page525
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (526,1)
8-14
CX-5_8CF1-SP-11K_Edition1 Page526
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (527,1)

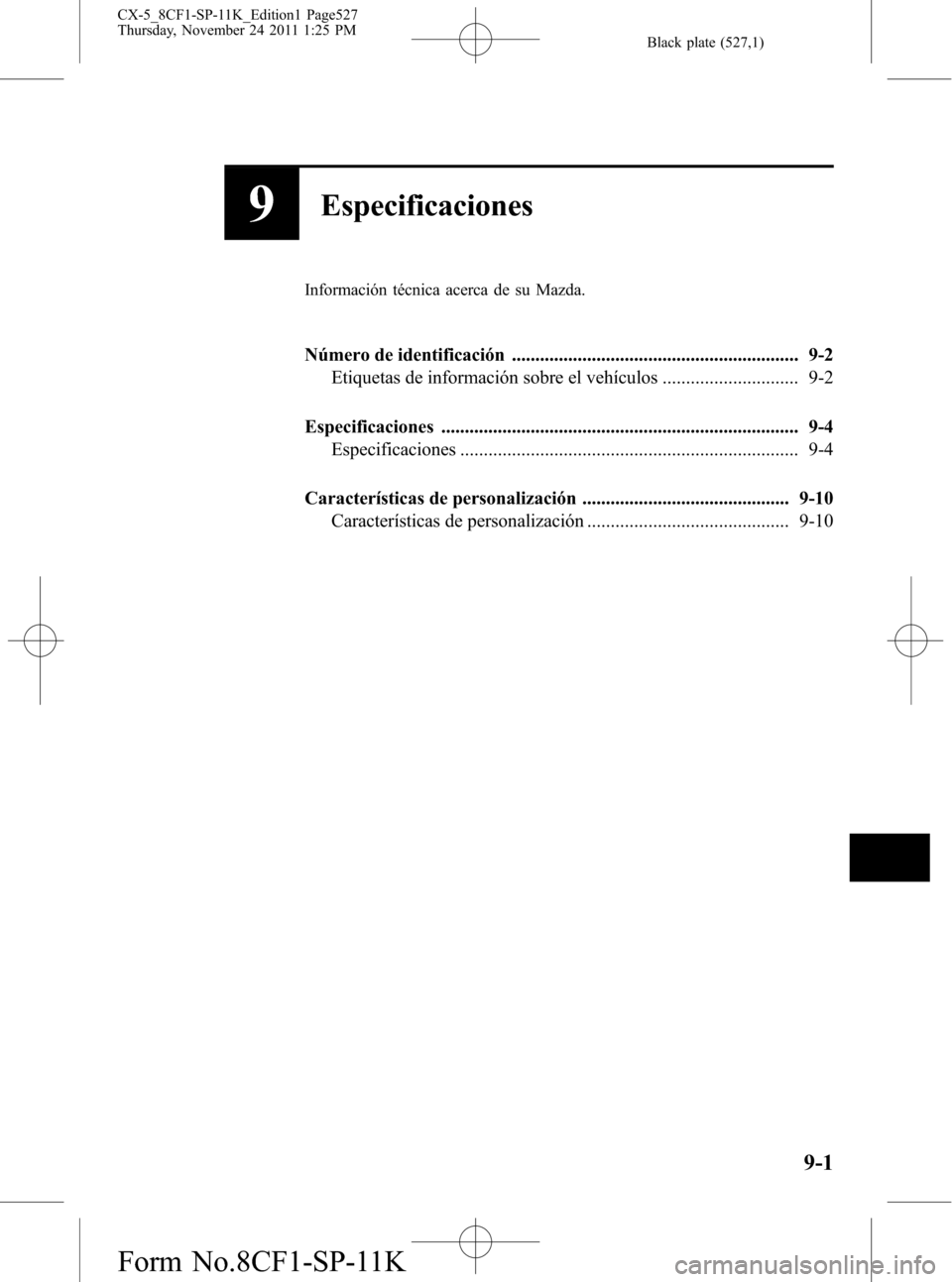

9Especificaciones
Información técnica acerca de su Mazda.
Número de identificación ............................................................. 9-2
Etiquetas de información sobre el vehículos ............................. 9-2
Especificaciones ............................................................................ 9-4
Especificaciones ........................................................................ 9-4
Características de personalización ............................................ 9-10
Características de personalización ........................................... 9-10
9-1
CX-5_8CF1-SP-11K_Edition1 Page527
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (528,1)
Etiquetas de información
sobre el vehículos
qPlaca de modelo
qNúmero de chasis/número de
identificación del vehículo
(Modelos con europeos con
volante a la derecha )
Número del chasis
Abra la cubierta indicada en la figura para
verificar el número de chasis.
Número de identificación del vehículo
qEtiqueta de presión de aire de los
neumáticos
Modelo con volante a la izquierda
Modelo con volante a la derecha
9-2
Número de identificación
CX-5_8CF1-SP-11K_Edition1 Page528
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (529,1)

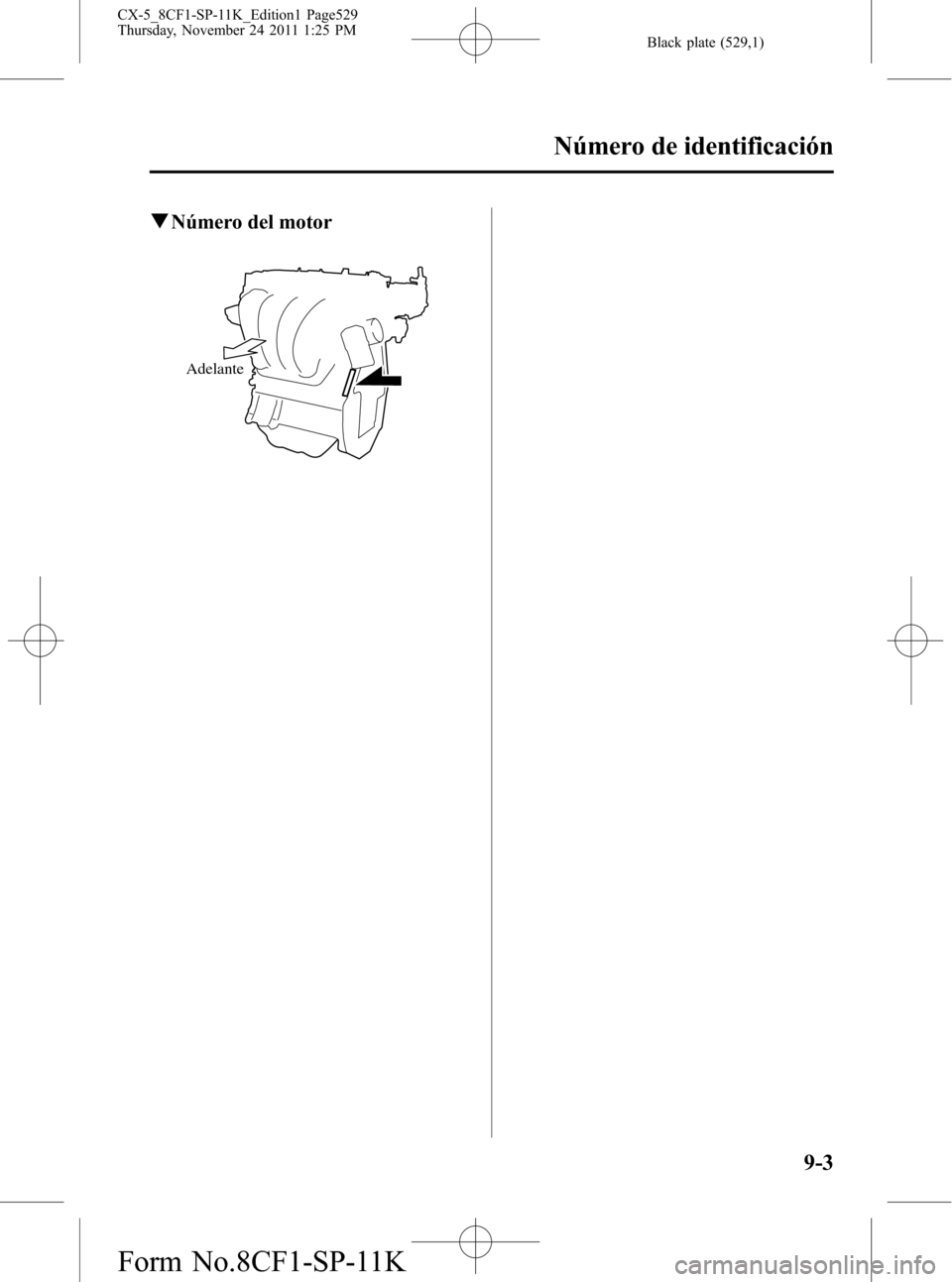

qNúmero del motor
Adelante
Número de identificación
9-3
CX-5_8CF1-SP-11K_Edition1 Page529
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K

Black plate (530,1)
Especificaciones
qMotor
Item Especificación
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 83,5 × 91,2 mm
Cilindrada 1.998 ml
Tasa de compresión 14,0
qSistema eléctrico
Item Clasificación
Batería Q-85 (12V-52AH/5HR)*1
Número de bujías de
encendidoDENSO FC20HPR8
NGK DILKAR7F8
*1 Le recomendamos una pila genuina. Q-85 es para“FOR STOP & START“.
qLubricantes recomendados
Tipo del lubricante y clasificación Aceites recomendados
Aceite de
motor
*1
EuropaAPI SL/SM o ACEA A3/A510W-40
Aceite original Mazda 5W-30
Ultra 5W-30
0W-30
5W-20―
API SL/SM/SN 0W-20Aceite original Mazda 0W-20
Supra
Excepto
EuropaAPI SG/SH/SJ/SL/SM/SN o ILSAC
GF-II/GF-III/GF-IV/GF-V―
*1 Consulte la sección Aceite recomendado en la página 6-18.
Lubricante Clasificación
Aceite de transmisión manualServicio API GL-4
SAE 75W-80
Líquido de transmisión automática ATF FZ
Aceite de caja de transferenciaServicio API GL-5
SAE 80W-90
Aceite de diferencial traseroServicio API GL-5
SAE 80W-90
Líquido de frenos y embrague SAE J1703 o FMVSS116 DOT-3 o DOT-4
9-4
Especificaciones
CX-5_8CF1-SP-11K_Edition1 Page530
Thursday, November 24 2011 1:25 PM
Form No.8CF1-SP-11K
